Гидравлический пресс не развивает нужное усилие и причины и ремонт

Пока нет новостей

Гидравлический пресс перестал развивать заданную силу – частая головная боль мастерских. Производство стоит, сроки горят, репутация страдает.

Причин десятки: от банальной нехватки масла до износа плунжера. Без точной диагностики любое вмешательство рискует вернуть неисправность уже через неделю.

Данное введение поможет понять, как именно уходит давление, какие узлы осматривать в первую очередь и какой порядок действий экономит ресурсы.

Механики отмечают несколько очевидных признаков слабого пресса. Они проявляются задолго до полной потери тоннажа.

Два–три из них видны без манометра:

ход поршня заметно замедлился;
раму приходится догружать, чтобы шток дошёл до упора;
масло в баке быстро мутнеет и пенится.

Если перечисленное наблюдается, значит пора изучить гидросистему внимательнее.

Ниже краткий план проверки, который применяют опытные наладчики.

Снять показания датчиков давления на всех участках контура.
Сравнить фактический расход насоса с данными паспорта.

Методичность экономит время. Сразу фиксируйте показания – так видно динамику при последующих запусках.

Помимо базовой диагностики полезны два быстрых приёма обслуживания:

замена уплотнений без демонтажа станка;
подстройка редукционного клапана.

В статье разберём каждую причину подробно, покажем безопасные приёмы ремонта и дадим ссылки на проверенные расходники.

Не спешите разбирать цилиндр: часто потеря усилия связана с мелочью – грязным фильтром либо неплотно затянутым шлангом. Правильная последовательность поиска избавит от лишних покупок.

Берегите оборудование и читайте дальше – восстановить номинальную силу реально без капитальной переделки.

Разберём и сравнительно редкие сценарии: кавитация в линии всасывания, скрытая трещина в корпусе распределителя, утечка через уплотнение штока.

Все примеры основаны на реальных сервисных отчётах. Никакой теории ради теории – только практические советы, проверенные на станках от 50 до 500 тонн.

Такой подход помогает вернуть пресс в строй и сократить будущие паузы. Профилактика обходится значительно дешевле внепланового простоя.

Сохраните статью в закладки: при очередном снижении давления подсказки найдутся под рукой. Экономия времени мастера начинается с удобного источника информации.

Переходим к деталям – от насоса до мембранного аккумулятора, от пропускных шайб до настройки реле давления.

Финишная проверка включает нагрузочную пробу на холостом ходе и замер температуры жидкости. Такая карта параметров быстро показывает участок повышенного сопротивления.

Проверка гидросистемы: манометрическая диагностика, анализ жидкости, оценка насоса и клапанов

Манометрическая проверка давления

Стрелочный или электронный прибор устанавливают в точке, рекомендованной заводом-изготовителем. Подключение «куда попало» только запутает картину.

Включить насос; дать ему выйти на номинальные обороты.
Зафиксировать давление без нагрузки.
Плавно подать нагрузку до рабочей; записать показания.
Сравнить результаты с данными паспорта.

Отклонение выше 5 % – сигнал к дальнейшему поиску неисправности. Пульсации стрелки свидетельствуют о захвате воздуха или износе регулятора объёма.

Постоянное низкое значение – слабый привод насоса.
Рывки при увеличении нагрузки – заклинивающий предохранительный клапан.
Рост давления после остановки – обратный клапан негерметичен.

Визуальный и лабораторный анализ рабочей жидкости

Ключевые показатели:

Вязкость при 40 °C: отклонение выше 10 % усложняет смазку плунжеров.
Содержание твердых частиц: более 150 мг/л провоцируют износ золотников.
*Кислотное число* – маркер окисления. Рост до 0,5 мг KOH/г уже критичен.

После смены фильтра и прокачки системы снова снимите пробу. Если показатели не вернулись к норме, ищите внутренние источники загрязнения.

Диагностика насоса и распределительной аппаратуры

При стабильном давлении, но низком усилии проверяем механическую часть. Проще всего оценить подачу насоса по расходомеру в сливной линии.

Расход ниже нормы – износ шестерён, лопастей, винтовой пары.
Сигнализация перегрева корпуса – подсос воздуха через уплотнения.
Шум выше обычного – кавитация в всасывающем тракте.

Золотник предохранительного клапана должен плавно перемещаться под давлением калиброванной пружины. Задир или коррозия приводят к его «залипанию» и скачкам давления.

Проверяют и обратные клапаны. Лёгкий обдув сжатым воздухом покажет, держит ли седло. Пропуск более 5 мл/мин через закрытый элемент недопустим, иначе часть потока уйдёт в слив, а пресс потеряет мощность.

Итог: манометр, анализ масла, тест насоса с клапанами – три быстродействующих метода, которые позволяют точно локализовать причину потери усилия без разборки всей машины.

Устранение внутренних утечек: замена уплотнений, восстановление поршней и регулировка предохранительного клапана

Падение усилия почти всегда связано с пересечением масла между рабочими камерами. Давление уходит внутрь системы, манометр показывает норму, а шток словно буксует. Ниже разберём, как вернуть прессу прежнюю тягу.

Как распознать скрытую утечку

Диагностика начинается с внимательного осмотра вибраций, звуков и температуры корпуса.

Шток двигается рывками при постоянных показаниях манометра.
Масло нагревается быстрее обычного, хотя цикл нагрузки не менялся.
После остановки пресса давление падает до нуля за считаные секунды.

Любой из признаков сигнализирует: пора вскрывать цилиндр и проверять клапан.

Замена изношенных уплотнений

Сальники теряют эластичность из-за старения резины и абразивных частиц. Даже микроскопическая царапина превращает кольцо в источник внутренних потерь.

Слейте масло через сливной кран и снимаем крышку цилиндра.
Осторожно извлеките пакет уплотнений, не царапая посадочную канавку.
Очистите зеркала цилиндра спиртом или керосином без ворса.
Установите новые прокладки, смазав их тонким слоем рабочей жидкости.
Соберите узел, плавно затягивая болты крест-накрест.

*Не используйте отвертки как рычаг: канавка мягкая, легко повреждается.*

Замена уплотнений даёт мгновенный прирост давления, если поверхность поршня цела. При наличии задиров требуется следующая процедура.

Восстановление поршня и штока

Хромовое покрытие может истончиться, а края задиров режут новые сальники за сутки. Решают ситуацию шлифовка и напыление.

Проверка микрометром: допуск овальности не более 0,02 мм.
Шлифовка до чистого металла зерном 600–800.
Нанесение гальванического слоя 30–50 мкм.
Полировка пастой до зеркального блеска Ra 0,2.

После восстановления поршень возвращают в цилиндр, заменив направляющие втулки. Работайте в чистой зоне, пыль сведёт усилия к нулю.

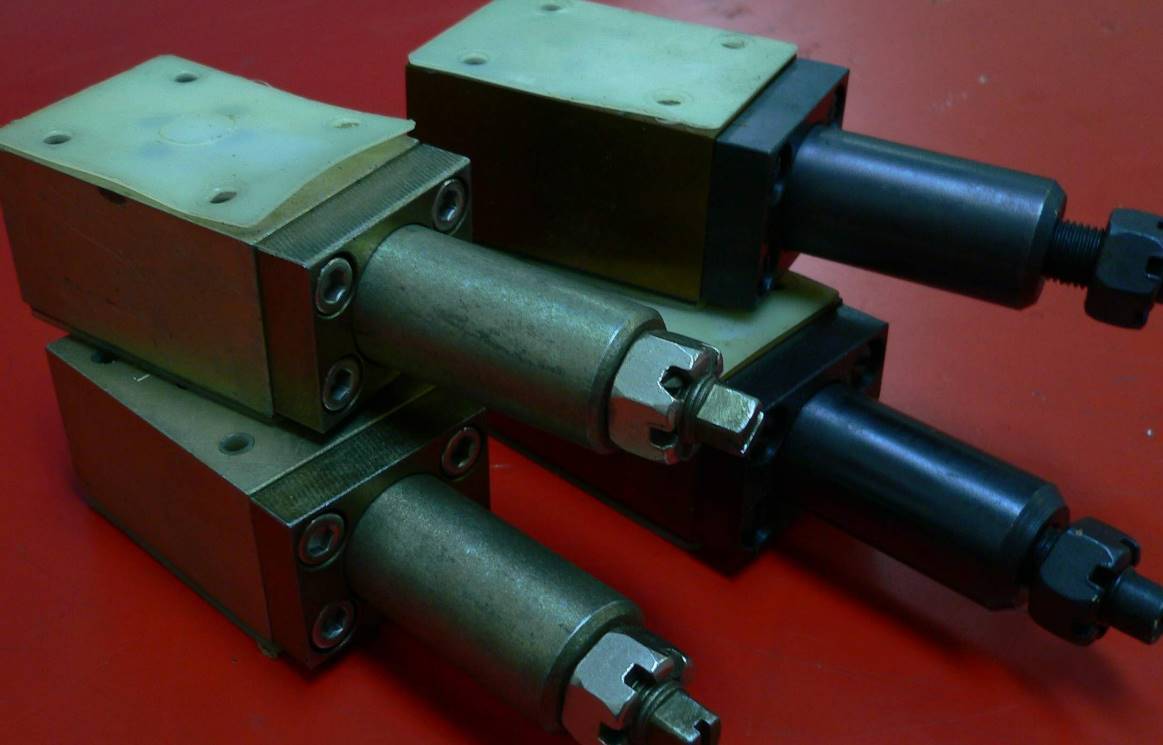

Точная настройка предохранительного клапана

Даже идеальный цилиндр не даст давления, если клапан открыт раньше времени. Регулировка занимает минуты, но требует аккуратности.

Установите манометр с классом точности 1,0 в линию высокого давления.
Поверните регулировочный винт по часовой стрелке на четверть оборота.
Дайте насосному агрегату выйти на расчётные обороты.
Сравните новое значение с паспортным. Отклонение ±5 % допускается.
Зафиксируйте гайку контр-кольца, опломбируйте положение винта.

Следите, чтобы не превышать паспортное давление. Иначе наружные шланги станут следующим слабым звеном.

Финишный тест: удерживайте нагрузку 30 секунд. Если стрелка манометра застыла, внутренняя утечка побеждена. Теперь пресс снова выдаёт паспортное усилие без лишних затрат энергии и масла.

Контроль давления раз в три месяца сохранит ресурс оборудования и избавит от незапланированных простоев.
